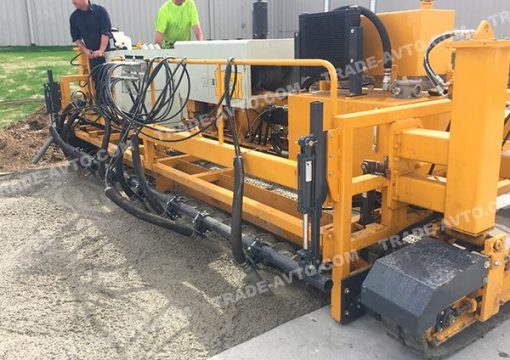

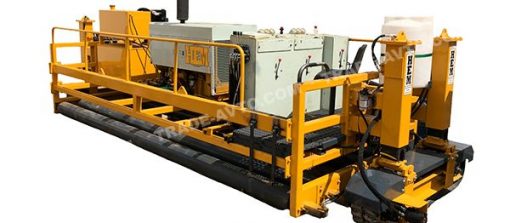

Бетоноукладчик с 4-мя трубчатыми катками с шириной укладки бетона от 4.8 м. до 9.75 м. HEM Quad Tube Roller Paver

Опциональное оборудование, не включенное в стандартную комплектацию

Дизельный двигатель с турбонаддувом, мощностью 110 л.с. (82 kW)

Емкость для гидравлического масла (499 л.)

Емкость для топлива (150.2 л.)

Теплообменник для гидравлической системы с электрическим вентилятором

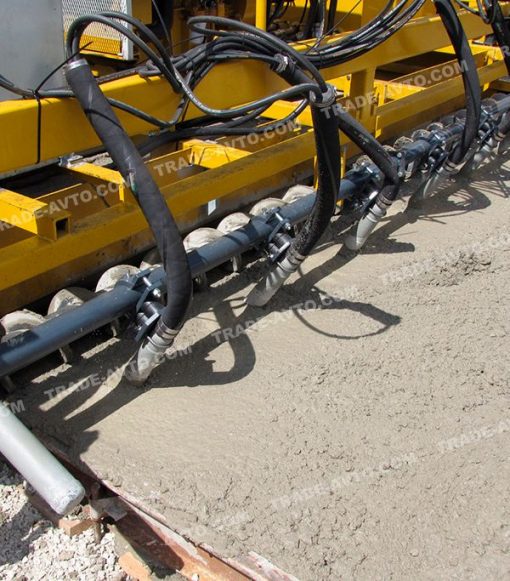

8 гидравлических вибраторов

• возможность управления скоростью работы отдельного вибратора или всеми сразу.
• автоматическое выключение вибраторов во время движения машины.
• макс. объем потока — 15,14 л. в минуту
• Рабочее давление: 56,25 кг./см2 — 91,40 кг./см2

8 гидравлических контуров для вибраторов

• с индивидуальным плавным регулированием.
• с компенсированным давлением

Гидравлическая насосная система

• (1) четырехступенчатый гидравлический насос
• Разгрузочный манифольд для отслеживания и регулировки давления при работе с насосами, отвечающих за передвижение машины, функционирование вибраторов, шнеков и катков.

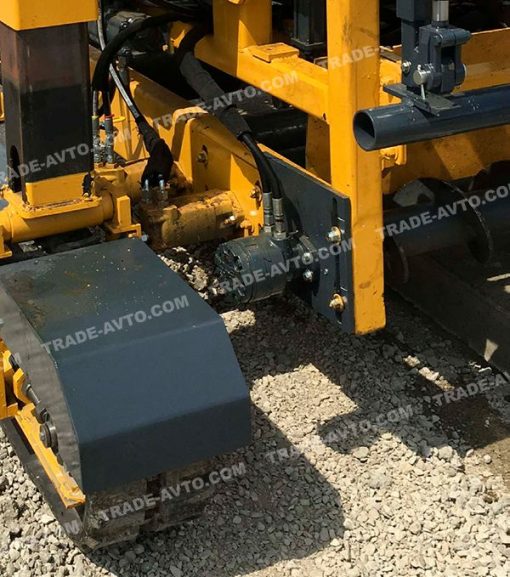

2 резиновые гусеничные ленты

• Длина: 1,524 м.
• Ширина : 233 мм.
• 5:1 зубчатый редуктор

Гидравлическая насосная система

• (1) четырехступенчатый гидравлический насос
• Разгрузочный манифольд для отслеживания и регулировки давления при работе с насосами, отвечающих за передвижение машины, функционирование вибраторов, шнеков и катков.

2 резиновые гусеничные ленты

• Длина: 1,524 м.
• Ширина : 233 мм.
• 5:1 зубчатый редуктор

Ширина укладки бетона до 4.8 м.
Возможность предоставления заказчику машин с шириной укладки до 9.75 м.

• Передние толкающие катки, 2 шт., размеры: 203.2 мм х 4.8 м.
• Бетоноукладочные катки

Шнековая бетонораздаточная система

• Прямой привод
• Разделенные высокопрочные шнеки с возможностью реверсивного хода.
• Витки шнеков, диаметр 203.2 мм.

Операторская платформа

• Контрольно-измерительные приборы системы гидравлического давления для отслеживания показателей контроля расположения, движения машины, работы вибрационного устройства и шнеков.
• Управление при помощи гидравлики таких функций, как : движение машины, работа вибраторов и шнеков.
• На операторской консоли установлены устройства контроля всех функций двигателя и иные устройства контроля и отслеживания показателей.
• Наличие на платформе защитных поручней для безопасной работы
• Платформа спроектирована таким образом, чтобы обеспечивать удобное отслеживание всех функций машины.

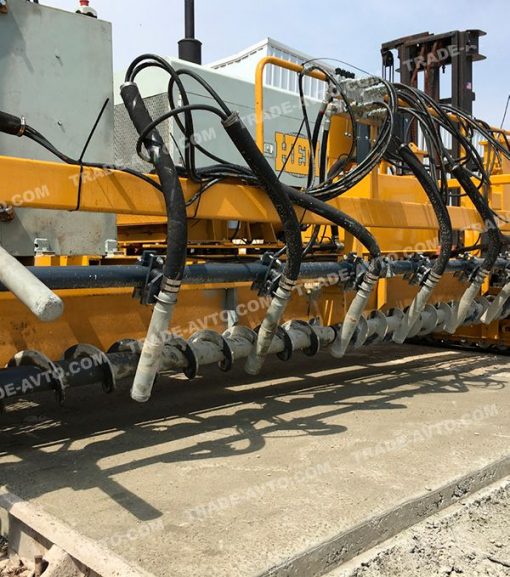

Вибрационные устройства и шнековая система в единой интеграции взаимодействия обеспечивают эффективное распределение и уплотнение бетона

• 2-х гусеничная система передвижения и позиционирования машины
• Машина может работать и перемещаться без подъемных вспомогательных механизмов и оборудования
• Гусечная система и механизм также позволяет машине передвигаться по неровной поверхности в случае необходимости

Работа отсекающих пластин и гусеничная система позволяет контролировать объем бетона перед машиной. В случае выгрузки большого количества бетона, можно опустить по высоте отсекающие пластины и посредством включения гусеничного хода, распределить излишек бетона перед машиной без применения ручного труда.

Каждая пара катков имеет противоположное по отношению друг к другу направление вращения. Данное решение обеспечивает равномерное распределение бетона и эффективное использование излишков бетона, сводя к минимуму все завершающие работы по бетону, выполняемые вручную.
