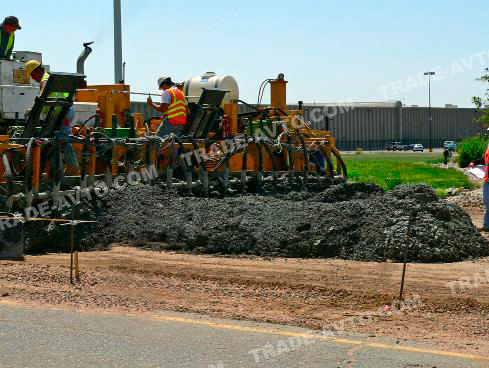

Бетоноукладчик с шириной укладки бетона от 4.26 м. до 11,27 м. с боковой скользящей формой HEM 14-37 Slip Form Paver

ОПЦИОННОЕ ОБОРУДОВАНИЕ, НЕ ВКЛЮЧЕННОЕ В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ

  • Специальные пластиковые насадки на металлическое формы для укладки бетона в целях предотвращения повреждений плиты при прохождении бетоноукладчика
  • Дополнительные рамочные удлинители в сборе
  • Дополнительные гидравлические вибраторы
  • Опалубка под бордюры, выполненные в соответствии с требованиями заказчика
  • Форма для устройства формования соединительных пазов
  • Гидравлический укладчик арматурных стержней в центральной части плиты с электронным индикатором
  • Гидравлический укладчик арматурных стержней в боковой части плиты с электронным индикатором
  • Гидравлическое вибрационное ленточно-шлифовальное устройство в задней части машины
  • Гидравлическое устройство отключения работы бордюрной опалубки
  • Ручное устройство отключения работы бордюрной опалубки
  • Ленточный конвейер для выгрузки бетона из передвижного бетоносмесителя
  • Датчик обратного хода и движения машины

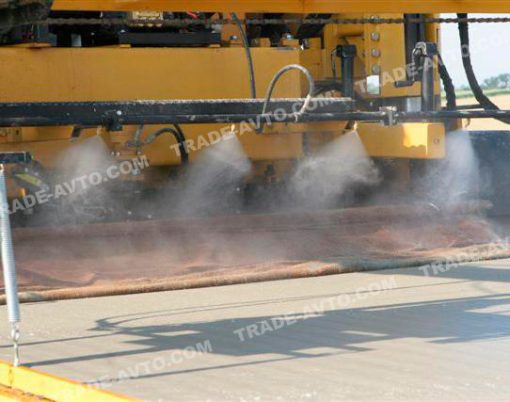

  • Система водяного туманного орошения (для увлажнения мешочной ткани)
  • Дополнительная установка для вибраторов из 8 входов
  • 4-х стоечный подъемник для подъема бетоноукладчика в целях загрузки в транспортное средство
  • Гидравлическое вибрационное автоматическое устройство для затирки
  • Гидравлическое устройство контроля регулируемой усадки бетона на краях заливаемой плиты, в качестве альтернативы ручного устройства
  • Устройство для формования соединительных пазов и пробивки в сборе
  • Дополнительные пластины для регулировки длины и ширины укладки бетона

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ И КОМПЛЕКТАЦИЯ БЕТОНОУКЛАДЧИКА HEM С ШИРИНОЙ УКЛАДКИ БЕТОНА ОТ 4.26 М. ДО 11.27 М. С БОКОВОЙ СКОЛЬЗЯЩЕЙ ФОРМОЙ

Дизельный двигатель с турбонаддувом

  • мощностью 325 л.с. (250 kW) Tier III
  • Защищенный отсек для двигателя
  • Эффективная звукоизоляция.

Емкость для гидравлического масла (874 л.)

Топливный бак (560 л.)

2 теплообменника для гидравлической системы
с электрическим вентилятором.

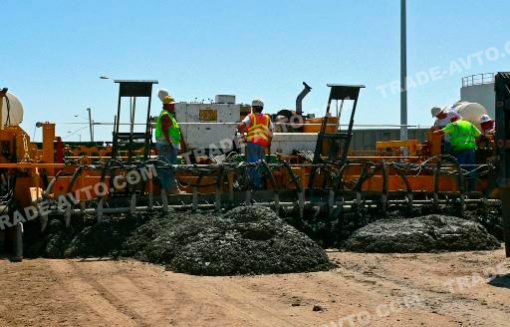

20 гидравлических вибраторов

  • вертикальная регулировка вибраторов из операторской платформы
  • возможность управления скоростью работы отдельного вибратора или всеми сразу
  • автоматическое выключение вибраторов во время движения машины
  • макс. объем потока — 15,14 л. в минуту
  • Рабочее давление: 56,25 кг./см2 — 91,40 кг./см2

20 гидравлических контуров для вибраторов

  • с индивидуальным плавным регулированием
  • с компенсированным давлением.

Гидравлическая насосная система

  • (3) трехступенчатых гидравлических насоса
  • Разгрузочный манифольд для отслеживания и регулировки давления.

2 гусеничные ленты

  • Длина: 4,27 м.
  • Ширина : 35.56 см.
  • Шаг 15.2 см. —  строенные гусеничные башмаки
  • 101 : 1 зубчатый редуктор
  • Герметизированные ролики со смазкой на весь срок эксплуатации

Ширина укладки бетона от 4.26 до 11.27 м.

  • Размеры основной рамы — 4.26 м. (минимальная ширина)
  • Дополнительная возможность увеличения ширины укладки до 13.72 м.

Формы для укладки бетона

  • соединяемые болтами стальные секции для укладки бетона, шириной фронта укладки бетона от 4.26 м. до 11.27 м. с возможностью наращивания до 15 см. дополнительно
  • Размеры секции (9 мм. толщина х 45 см. высота х 132 см. длина)
  • Дистанционное управление формами для укладки бетона во время движения машины через неровный грунт, подъемы, спуски, и.т.д. или в местах соединения плит
  • Вертикальное направление движения трамбующего бруса и установки с вибраторами параллельно направлению движения форм
  • Управление формами для укладки бетона во время движения машины через неровный грунт, подъемы, спуски, и.т.д. или в местах соединения плит осуществляется из операторской платформы и индикатор работы данных форм
  • Возможность установки опалубок для бордюр в левой или правой стороне машины
  • Замыкающие профилирующие формы (длина 20.3 см.) с вертикальными стабилизаторами, расположенными с интервалами 30.5 см. для более точной формовки и придания жесткости.

Раздвоенная система трамбующего бруса с гидравлическим приводом

  • регулируемая плотность утрамбовки
  • регулировка скорости
  • система двойного бруса

Скользящие боковые формы с гидравлическим приводом

  • 6- ти сторонняя гидравлическая регулировка форм
  • Разделенные скользящие боковые формы, высота 76 см
  • Установка форм по направлению движения машины
  • Боковые формы крепятся к основной раме машины, а не к путям
  • Вертикальный ход 45 см.
  • Горизонтальный ход 10 см.
  • Устройство контроля регулируемой усадки бетона на краях заливаемой плиты
  • Гидравлическое управление формами из операторской платформы и с земли

Шнековая бетонораздаточная система

  • Разделенные высокопрочные шнеки, диаметром 41 см., возможностью регулировки скорости и реверсивного
    хода
  • планетарные приводы шнековой раздаточной системы
  • Регулировка шнеков по высоте
  • Привода шнеков защищены от попадания влажного бетона
  • Возможность быстрого снятия шнеков в случае замены форм по ширине укладки бетона

Отсекающие гидравлические пластины

  • Гидравлические отсекающие пластины
  • Отдельное управление пластинами для регулировки укладки бетона при прохождении бетоноукладчика через неровный грунт, подъемы, спуски, и.т.д. или в местах соединения плит.

Система контроля направления движения и расположения машины относительно поверхности грунта

  • 4 гидравлических тросовых датчика
  • устройство автоматического и ручного контроля из операторской платформы
  • система работает с двумя тросовыми линиями с привязкой к поверхности грунта

Система управления машиной

  • 1 гидравлический тросовый датчик
  • управление с левой или правой стороны машины
  • режим ручного или автоматического управления машиной
    из операторской платформы

Система мойки высокого давления

  • Емкости для воды, объемом 416 литров
  • Давление 140.61 кг./см.2, гидравлический насос мойки высокого давления, скорость потока — 15 л./мин.
  • Шланг высокого давления, длина 7,6 м.и переходник.

Система временного и единого отключения всех важных функций машины

  • Система единого отключения функций машины
  • Преимущество отключения электрических систем над гидравлическими
  • Система отключения обеспечивает контроль над всеми важными функциями машины: контроль расположения, движения машины, работа трамбующего бруса, вибраторов и ленточно-шлифовального устройства

Операторская платформа

  • Контрольно-измерительные приборы системы гидравлического давления для отслеживания показателей контроля расположения, движения машины, работы трамбующего бруса, вибрационного устройства и шнека
  • Управление при помощи гидравлики таких функций, как : движение машины, работа вибраторов, трамбующего бруса, системы мойки высокого давления, отсекающих гидравлических пластин, шнеков, контроля расположения машины
  • Хороший обзор всей консоли оператора, охватывающий все индикаторы и контроль всех функций управления
  • На операторской консоли установлены устройства контроля всех функций двигателя и иные устройства контроля и отслеживания показателей
  • Наличие на платформе защитных поручней для безопасной работы
  • Платформа спроектирована таким образом, чтобы обеспечивать удобное отслеживание всех функций машины
  • Возможность установки тента над операторской платформой

Размеры машины :

  • Ширина: 4,26 м.
  • Длина: ширина укладки бетона плюс длина пути с каждой стороны 1.2 м. и длина концевой рамы 60 см.
