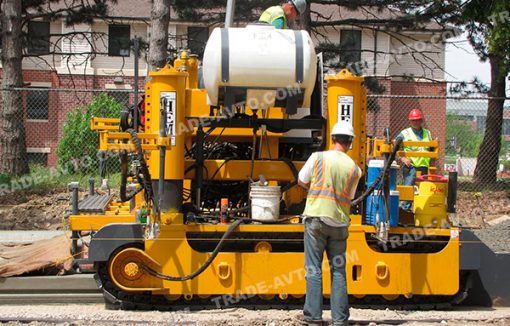

Бетоноукладчик с шириной укладки бетона от 3 м. до 5,5 м. с боковой скользящей формой HEM 10-17 SlipForm Paver

Опциональное оборудование, не включенное в стандартную комплектацию

• Специальные пластиковые насадки на металлические формы для укладки бетона в целях предотвращения повреждений плиты при прохождении бетоноукладчика
• Дополнительные рамочные удлинители в сборе
• Дополнительные гидравлические вибраторы
• Опалубка под бордюры, выполненные в соответствии с требованиями заказчика
• Форма для устройства формования соединительных пазов
• Гидравлический укладчик арматурных стержней в центральной части плиты с электронным индикатором
• Гидравлический укладчик арматурных стержней в боковой части плиты с электронным индикатором
• Гидравлическое вибрационное ленточно-шлифовальное устройство в задней части машины
• Гидравлическое устройство отключения работы бордюрной опалубки
• Устройство отключения привода работы бордюрной опалубки

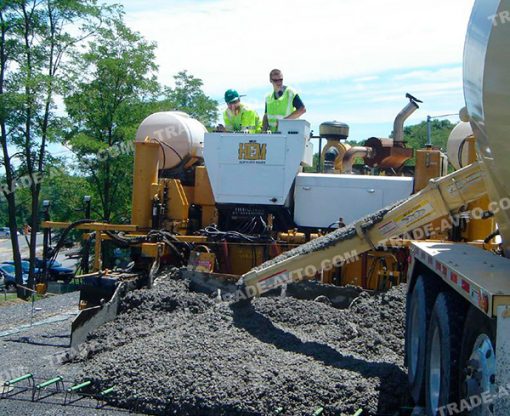

• Ленточный конвейер для выгрузки бетона из передвижного бетоносмесителя
• Датчик обратного хода и движения машины

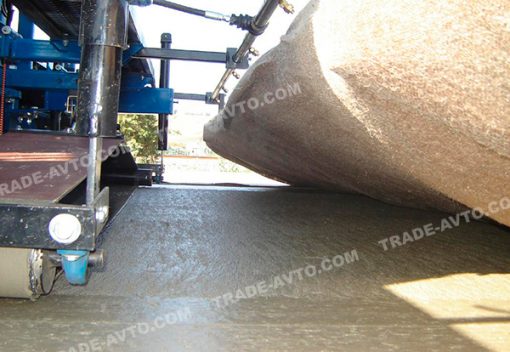

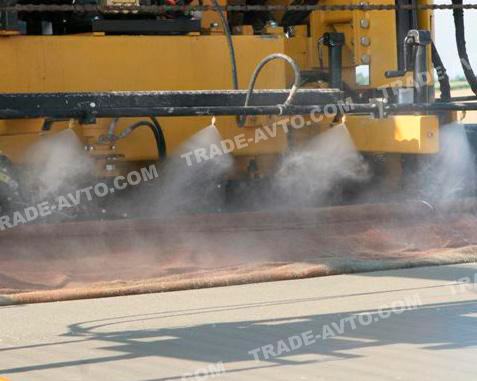

• Система водяного туманного орошения (для увлажнения мешочной ткани)
• Дополнительная установка для вибраторов из 8 входов
• 4-х стоечный подъемник для подъема бетоноукладчика в целях загрузки в транспортное средство

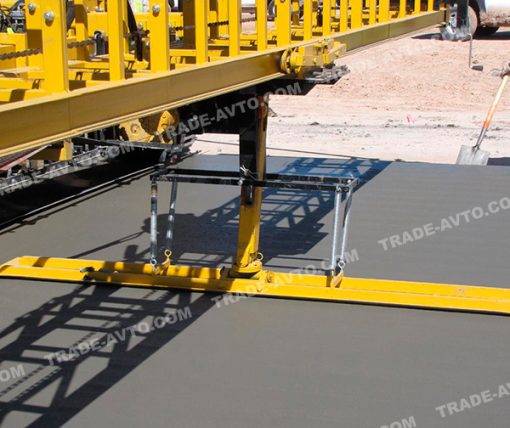

• Гидравлическое вибрационное автоматическое устройство для затирки
• Гидравлическое устройство контроля регулируемой усадки бетона на краях заливаемой плиты, в качестве альтернативы ручного устройства
• Устройство для формования соединительных пазов и пробивки в сборе
• Дополнительные пластины для регулировки длины и ширины укладки бетона
• Дистанционное управление формами для укладки бетона из операторской платформы c целью формования выпуклостей для стока воды
• Ручное управление формами для укладки бетона с целью формования выпуклостей для стока воды

Стандартные характеристики и комплектация бетоноукладчика HEM с шириной укладки бетона от 3 м. до 5.5 м. с боковой скользящей формой

Дизельный двигатель с турбонаддувом

• мощностью 185 л.с. (137.95 kW) Tier III
• Защищенный отсек для двигателя
• Эффективная звукоизоляция.

Емкость для гидравлического масла (775 л.)

Емкость для топлива (359 л.)1 теплообменник для гидравлической системы
с электрическим вентилятором

8 гидравлических вибраторов

• вертикальная регулировка вибраторов из операторской платформы
• возможность управления скоростью работы отдельного вибратора или всеми сразу
• автоматическое выключение вибраторов во время движения машины
• макс. объем потока — 15,14 л. в минуту
• Рабочее давление: 56,25 кг./см2 — 91,40 кг./см2

8 гидравлических контуров для вибраторов

• с индивидуальным плавным регулированием
• с компенсированным давлением.

Гидравлическая насосная система

• (2) четырехступенчатых гидравлических насоса
• Разгрузочный манифольд для отслеживания и регулировки давления

2 гусеничные ленты

• Длина: 3,65 м.
• Ширина : 30 см.
• Шаг 15 см. — строенные гусеничные башмаки
• 49 : 1 зубчатый редуктор
• Герметизированные ролики со смазкой на весь срок эксплуатации

Ширина укладки бетона от 3 до 5.5 м.

с возможностью наращивания до 15 см. дополнительно

• Размеры основной рамы — 3 м. (минимальная ширина)
• Дополнительная возможность увеличения ширины укладки до 6.4 м.

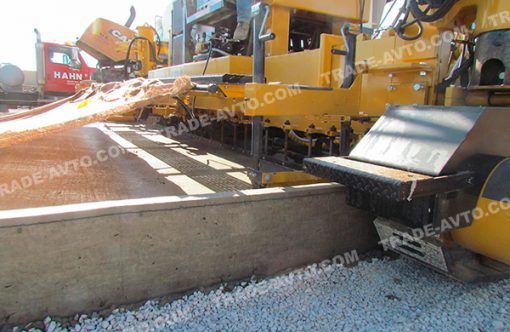

Формы для укладки бетона

• соединяемые болтами стальные секции для укладки бетона, шириной фронта укладки бетона от 3.05 м. до 5.18 м. с возможностью наращивания до 15 см. дополнительно
• Размеры секции (9 мм. толщина х 45 см. высота х 106.68 см. длина)
• Возможность установки опалубки для бордюра в левой или правой стороне машины
• Замыкающие профилирующие формы (длина 20 см.) для более точной формовки и придания жесткости

Раздвоенная система трамбующего бруса с гидравлическим приводом

• регулируемая плотность утрамбовки
• регулировка скорости
• система двойного бруса

Скользящие боковые формы с гидравлическим приводом

• 6- ти сторонняя гидравлическая регулировка форм
• Разделенные скользящие боковые формы, высота 76 см
• Установка форм по направлению движения машины
• Боковые формы крепятся к основной раме машины, а не к путям
• Вертикальный ход 45 см.
• Горизонтальный ход 10 см.
• Устройство контроля регулируемой усадки бетона на краях заливаемой плиты
• Гидравлическое управление формами из операторской платформы и с земли

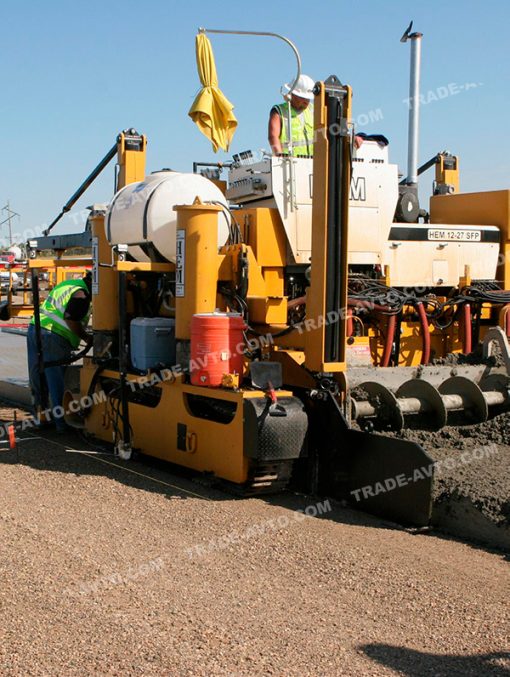

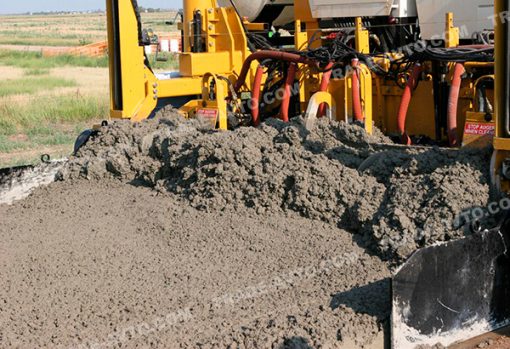

Шнековая бетонораздаточная система

• Разделенные высокопрочные шнеки, диаметром 41 см., возможностью регулировки скорости и реверсивного
  хода
• планетарные приводы шнековой раздаточной системы
• Регулировка шнеков по высоте
• Привода шнеков защищены от попадания влажного бетона
• Возможность быстрого снятия шнеков в случае замены форм по ширине укладки бетона

Отсекающие гидравлические пластины

• Гидравлические отсекающие пластины
• Отдельное управление пластинами для регулировки укладки бетона при прохождении бетоноукладчика через неровный грунт, подъемы, спуски, и.т.д. или в местах соединения плит

Система контроля направления движения и расположения машины относительно поверхности грунта

• 4 гидравлических тросовых датчика
• устройство автоматического и ручного контроля из операторской платформы
• система работает с двумя тросовыми линиями с привязкой к поверхности грунта

Система управления машиной

• 1 гидравлический тросовый датчик
• управление с левой или правой стороны машины
• режим ручного или автоматического управления машиной из операторской платформы

Система мойки высокого давления

• Емкости для воды, объемом 416 литров
• Давление 140.61 кг./см.2, гидравлический насос мойки высокого давления, скорость потока — 15 л./мин.
• Шланг высокого давления, длина 7,6 м.и переходник

Система временного и единого отключения всех важных функций машины

• Система единого отключения функций машины
• Преимущество отключения электрических систем над гидравлическими
• Система отключения обеспечивает контроль над всеми важными функциями машины: контроль расположения, движения машины, работа трамбующего бруса, вибраторов и ленточно-шлифовального устройства

Операторская платформа

• Контрольно-измерительные приборы системы гидравлического давления для отслеживания показателей контроля расположения, движения машины, работы трамбующего бруса, вибрационного устройства и шнека
• Управление при помощи гидравлики таких функций, как: движение машины, работа вибраторов, трамбующего бруса, системы мойки высокого давления, отсекающих гидравлических пластин,шнеков, контроля расположения машины
• Хороший обзор всей консоли оператора, охватывающий все индикаторы и контроль всех функций управления
• На операторской консоли установлены устройства контроля всех функций двигателя и иные устройства контроля и отслеживания показателей
• Наличие на платформе защитных поручней для безопасной работы
• Платформа спроектирована таким образом, чтобы обеспечивать удобное отслеживание всех функций машины
• Возможность установки тента над операторской платформой
